镜像刷写教程

准备工作​

  • Milk-V Megrez 开发板本体
  • USB A to C / USB C to C 线缆
  • DC 12V 或 ATX 电源
  • eMMC 模块/M.2 SATA SSD / PCI-E SSD（M.2 NVMe SSD 需要转接卡）/ microSD 存储卡
    • 任选一种存储设备即可，但不可同时安装多个烧录了系统的存储介质
  • （可选）键盘、鼠标、显示器、网线
  • （可选）M.2 SDIO Wi-Fi 模块
  • （可选）以 FAT32 或 EXT4 格式化的 U 盘一个，用于升级 bootloader 固件
    • 如果使用 dhcp 或 tftpboot，则需要以太网连接，且计算机上已安装并配置好 TFTP 服务器
  • （可选）M.2 SATA / PCI-E 转 USB 硬盘盒
    • 用于刷写镜像至 SSD
  • （可选）microSD 读卡器
    • 用于烧写镜像至 microSD 卡

镜像下载​

请从 此处 下载 bootloader, boot 和 root 镜像。

  • BootFS: boot-rockos-*.ext4.zst
  • RootFS: root-rockos-*.ext4.zst
  • microSD 卡和 SSD：sdcard-rockos-*.img.zst
  • Bootloader: bootloader_secboot_ddr5_milkv-megrez.bin

bootfs 及 rootfs 请下载后进行解压。

如果您想通过 U 盘更新 bootloader 固件，则请将 bootloader_secboot_ddr5_milkv-megrez.bin 复制到 U 盘的第一个 FAT32 或 EXT4 分区。您可将其重命名成较短的文件名，以便稍后操作。

Linux 环境下，请安装 zstd 后进行解压。

Windows 下，可使用 7-zip / Nanazip 等软件解压。

刷写镜像​

更新 bootloader 固件（推荐）​

简单来说，您需要将固件加载进内存，然后运行 es_burn 来将固件烧录至板载 SPI Flash 中。

有如下几种方式加载 bootloader 文件：

  • 从内部或外部存储设备
    • ext4load
    • fatload
  • 通过网络/局域网
    • tftpboot
    • dhcp

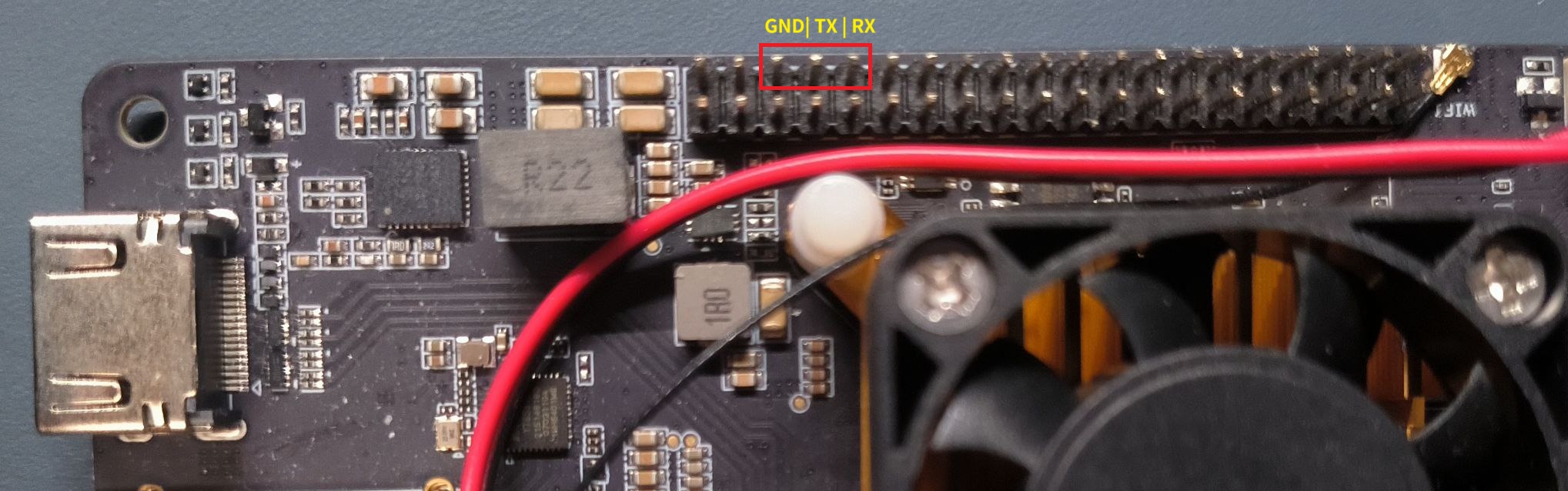

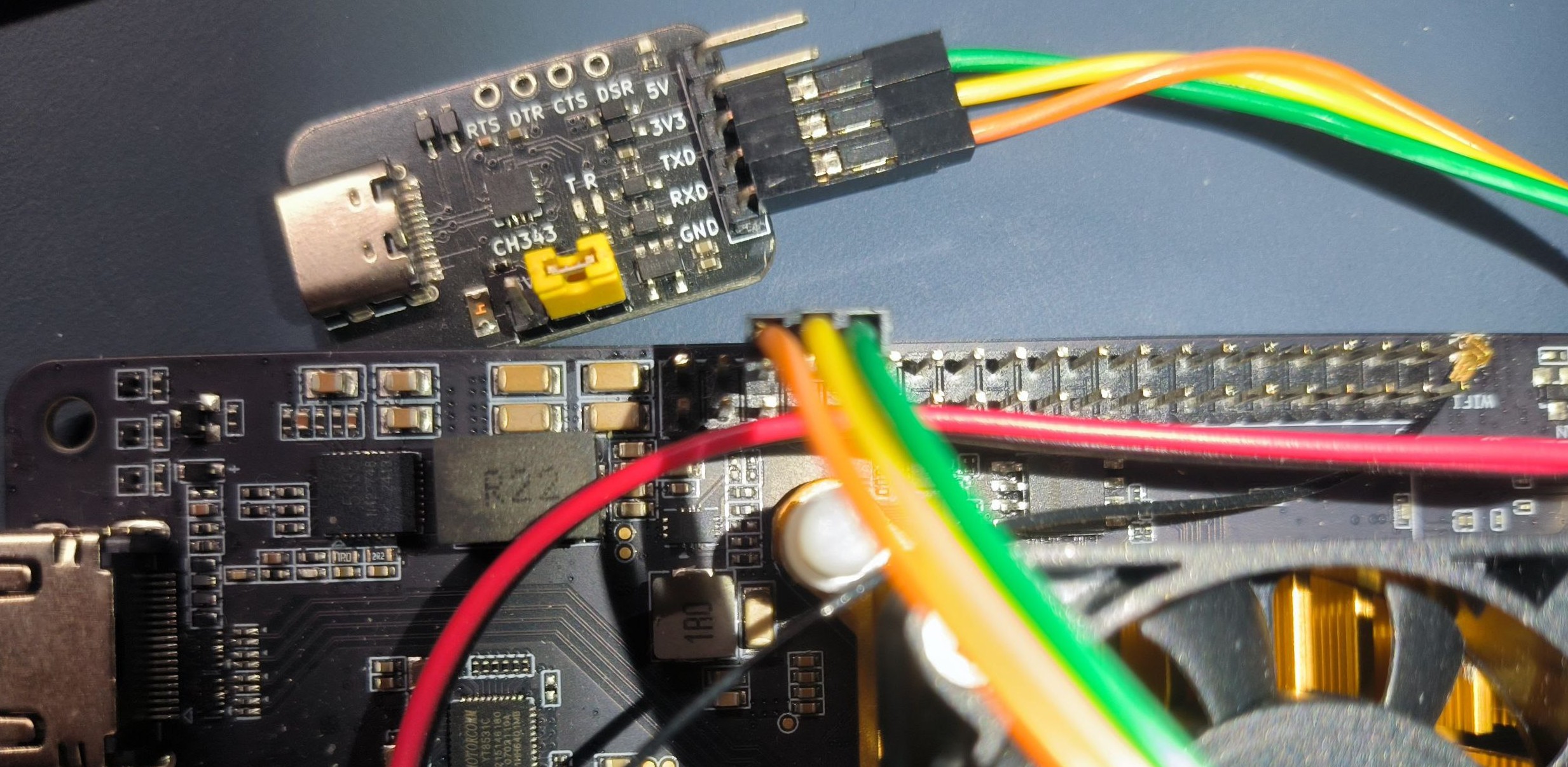

  1. 将开发板 Type-C debug 接口连接至计算机。

你将看到一个 CH340 USB 转 UART 设备出现。

  1. 打开串口控制台。

在 Linux 上，可以使用 tio minicom 等工具。

在 Windows 上可以使用 PuTTY SimplySerial 等工具。

开发板默认波特率为 115200。

  1. 现在接入电源，Megrez 应当会自动上电开机。

确保引导设备在上电前已正确安装。

如果您想从 U 盘更新 bootloader，请在上电前就将其插入。务必插到靠近 3.5mm 一侧的两个 USB 口中，否则可能会无法识别。

  1. 控制台提示 Autoboot in 5 seconds 时，按 s 打断自动启动。
通过 U 盘更新​
  1. 检查 U 盘是否已被识别：usb info

如果您是在上电之后才插入的，需要运行 usb reset 来重新扫描 USB 设备。

2.1. 如果是 FAT32 格式：fatload usb 0 0x90000000 bootloader_secboot_ddr5_milkv-megrez.bin

2.2 如果是 EXT4 格式：ext4load usb 0 0x9000000 0bootloader_secboot_ddr5_milkv-megrez.bin

  1. 刷写固件并重启：es_burn write 0x90000000 flash; reset

  2. 重启后，建议重置 U-Boot 环境变量至默认值并保存：

env default -a -f; env save; reset

否则可能会出现每次重启时 MAC 地址都会重新生成的问题。

通过 TFTP 更新​

设置一个 TFTP 服务器。

对于 Windows 用户，可使用 TFTPd64；对于 Linux 用户，可使用 tftp-hpa 或 atftp，除此以外 dnsmasq 也有一个内置的 TFTP 服务器可用。

可以参考 Arch Wiki 提供的相关文档。

确保 TFTP 服务器在根目录提供了 bootloader_secboot_ddr5_milkv-megrez.bin 文件。

检查您计算机的 LAN IP 地址。

确保开发板连接到了以太网。

打断自动启动后，运行：

dhcp 0x90000000 $hostIPaddr:bootloader_secboot_ddr5_milkv-megrez.bin
es_burn write 0x90000000 flash; reset

和上面通过 U 盘更新相同，建议重置 U-Boot 环境变量至默认值并保存：

env default -a -f; env save; reset

否则可能会出现每次重启时 MAC 地址都会重新生成的问题。

通过 fastboot 烧录镜像至 eMMC​

更新好 bootloader 后，给开发板上电，按 s 打断启动，然后执行如下步骤：

  1. 在 U-Boot 控制台：fastboot usb 0

  2. 找到 DC 电源接口附近的 RECOVERY 开关，将其切换到 RECOVERY 模式。您的计算机应该会识别到一个USB download gadget 或 Android Bootloader Interface 设备。

  3. 使用 fastboot 刷写固件。

（在 Linux 上你将需要 sudo，或者将 VID:PID 3452:7700 添加进你的 udev 规则。）

fastboot flash boot boot-rockos-20250818-234921.ext4
fastboot flash root root-rockos-20250818-234921.ext4

  1. 等待刷写过程结束。结束后，在 U-Boot 控制台按 Ctrl+C，然后输入 reset 重启。

  2. 至此，一切就绪。

备注

虽然 U-Boot 也支持通过 fastboot udp 从网络刷写，但速度相对要慢很多。

通常不推荐从网络刷写，除非您完全远程操作，无法拨动板子上的开关。

烧录至 SSD 或 microSD​

使用 etcher 或 dd 来将 sdcard 镜像写入 SSD 或 microSD 即可。

对于 Windows 用户，也可使用 Rufus。

提示

从 microSD/SSD 启动如果遇到问题，可尝试更新位于板载 SPI Flash 上的 bootloader。

sudo dd if=sdcard-rockos-20250818-234921.img of=/dev/sdX bs=1M status=progress; sync

其它说明​

开机进入系统后，推荐进行一次系统更新。

sudo apt update; sudo apt upgrade -y; sudo reboot

默认用户名和密码均为：debian
